Metoda ultradźwiękowa pomiaru grubości powłoki

Wpis...

Magdalena Richert przez Magdalena Richert
Przegląd metod pomiaru grubości powłok

Miernik wykorzystujący fale ultradźwiękowe to nieniszcząca, akustyczna metoda pomiaru grubości powłok, która z dnia na dzień staje się bardziej popularna. Sposobność oceny grubości pokrycia jest zgodna z normą ISO 2808, opisana we wspomnianym dokumencie jako metoda 10. Jest o tyle ciekawa, że pozwala na dokładną analizę systemu malarskiego tzn. można zobaczyć poszczególne grubości warstw i ich ilość bez konieczności badania powłoki metoda nacięcia klinowego.

Jak pracuje taki miernik? Zasada działania polega na określeniu czasu przejścia sygnału ultradźwiękowego przez wszystkie warstwy do podłoża.

Sonda emituje znaną długość fali ultradźwiękowej, która wędruje w głąb powłoki do momentu napotkania innego ośrodka. Może to być kolejna warstwa z systemu wielowarstwowego lub podłoże. Drgania zostają częściowo odbite i powracają do głowicy, gdzie są przeliczane na grubości.

Schemat rozchodzenia się fal ultradźwiękowych.
Głowica pomiarowa styka się z badaną powłoką poprzez warstwę żelu. Badanie ultradźwiękowe jest atrakcyjne, gdyż pozwala na zbadanie poszczególnych grubości warstw w systemie wielowarstwowym.

Mając miernik ultradźwiękowy lub body PosiTector i odpowiednią sondę, w sposób nieniszczący możliwa jest dokładna analiza systemu malarskiego.

Obrazek posiada pusty atrybut alt; plik o nazwie DSCN8530zm-1024x768.jpg
PosiTector 200 wraz z żelem umożliwiającym rozchodzenie się fal ultradźwiękowych, jest niezbędny w czasie pomiarów.
Panel testowy oraz dwa mierniki PosiTector 6000 (z lewej) i PosiTector 200 do badania grubości ultradźwiękami.
Obrazek posiada pusty atrybut alt; plik o nazwie DSCN8533zm-1024x768.jpg

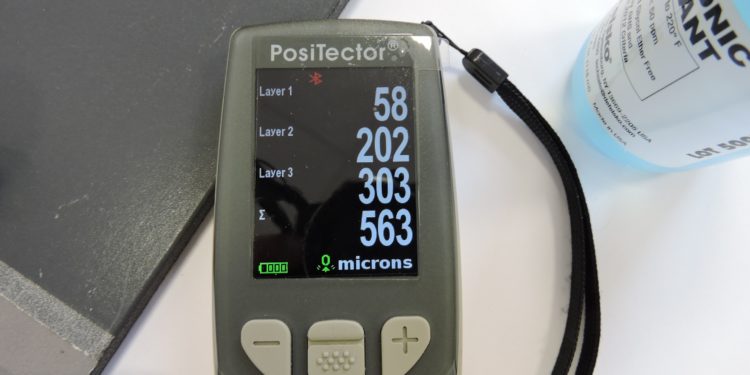

Widok ekranu miernika. W miejscu pomiaru dokładne określenie grubości trójwarstwowego systemu antykorozyjnego.

Oznaczanie grubości powłok suchych metodą akustyczną, to również świetny sposób na sprawdzenie, czy w danym miejscu zostały wykonane wyprawki. Mimo, iż farba jest ta sama, to różny czas nałożenia warstw pozwala na takie badanie.

Miernik wykorzystujący fale ultradźwiękowe, to świetne narzędzie w ręku każdego inspektora. Mogą prześledzić tok prac, jakie zostały w rzeczywistości wykonane i to w każdym momencie ich zaawansowania.

Bookmark
Poprzedni post

Poroskop wysokonapięciowy

Następny post

Po co nam specyfikacja i procedury?

Dodaj komentarz Anuluj pisanie odpowiedzi

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

TOP 5 Najczęściej komentowanych artykułów

  • ISO 4624 – Próba siły przyczepności powłok do podłoża

    ISO 4624 – Próba siły przyczepności powłok do podłoża

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Chropowatość powierzchni

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Badanie przyczepności powłok metodą siatki nacięć wg ISO 2409

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Sprawdzenie zawartości soli na powierzchni metodą Bresle’a

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Recenzja miernika grubości powłok Benetech GM200

    0 udostępnienia
    Udostępnij 0 Tweetuj 0

Najnowsze komentarze

    PortalKorozyjny.pl

    Wszystkie prawa zastrzeżone © 2020 PortalKorozyjny,pl
    Wersja RC

    • Dla malarza
    • Dla piaskarza
    • Dla inspektora
    • Słownik
    • Test – Poziom podstawowy

    Brak wyników
    Zobacz wszystkie wyniki
    • Strona główna
    • Dla malarza
    • Dla piaskarza
    • Dla inspektora
    • Test – sprawdź się!
    • Zarejestruj
    • Zaloguj
    • Kontakt

    Wszystkie prawa zastrzeżone © 2020 PortalKorozyjny,pl
    Wersja RC

    Zaloguj się do konta poniżej

    Zapomniałeś hasła?

    Wypełnij pola w celu rejestracji

    Wszystkie pola wymagane. Zaloguj się

    Odzyskaj swoje hasło

    Proszę wprowdź nazwę użytkownika lub hasło w celu odzyskania hasła.

    Zaloguj się
