Ocena wizualna powłoki

Wpis...

Żaneta Jakóbczak by Żaneta Jakóbczak
18 stycznia 2021
in Dla inspektora, Dla kontroli jakości, Dla malarza
0
Ocena wizualna powłoki

Ocena wizualna powłoki, to podstawowe, a zarazem niezbędne kryterium akceptacji powłoki przy odbiorach jakościowych prac antykorozyjnych. Wzrokowe oględziny przeprowadza się przy ocenie pokryć malarskich, jak i metalowych. Badanie wizualne jest prowadzone by mieć pewność, że powłoka jest ciągła, bez wad i wtrąceń.

Ciągłość powłoki to zapewnienie najważniejszej funkcji pokrycia jakim jest oddzielenie wpływu środowiska na podłoże.

Oględziny powłoki są bardzo ważną częścią pracy inspektora i malarza. Osoba oglądająca powłokę musi być wyposażona w latarkę o odpowiednich parametrach, lusterko inspekcyjne i ewentualnie w lupkę, aby móc przyjrzeć się wadom na powłoce. Dodatkowo, dobrze jest posiadać aparat fotograficzny celem sporządzenia dokumentacji fotograficznej.

Latarka, aparat, lupka z miarką, lusterko inspekcyjne oraz mazak – przykładowe wyposażenie umożliwiające sprawną kontrolę wizualną.

Należy obejrzeć dokładnie każdą warstwę systemu malarskiego, szczególnie na krawędziach i w miejscach trudno dostępnych. Lupka powinna być z miarą, aby móc ocenić realną wielkość ewentualnych wad na fotografiach. Światło stosowane do inspekcji powinno być w granicach 200-350 lumenów, w miarę ciepłe 2600-3200 K. Należy pamiętać, że dobór latarki jest sprawą indywidualną i może wybiegać poza wspomniane powyżej granice. Samo światło to nie wszystko, należy oświetlać powierzchnię pod różnymi kątami, aby móc zauważyć wady powłok. Zdjęcia poniżej przedstawiają sedno sprawy.

Ta sama powierzchnia oświetlona pod innymi kątami.

Fotografie przedstawiają tą samą powierzchnię. Na pierwszej fotografii światło pada na wprost (czyli od patrzącego na powierzchnię), natomiast na drugim zdjęciu, ten sam obszar jest oświetlony pod kątem, co w efekcie pozwala dostrzec wtrącenia.

Przykładowe wykorzystanie narzędzi inspekcyjnych w czasie oceny wizualnej powłoki obrazują zdjęcia poniżej.

Światło kierunkowe pozwoliło na zlokalizowanie pozostawionych rozprysków spawalniczych.

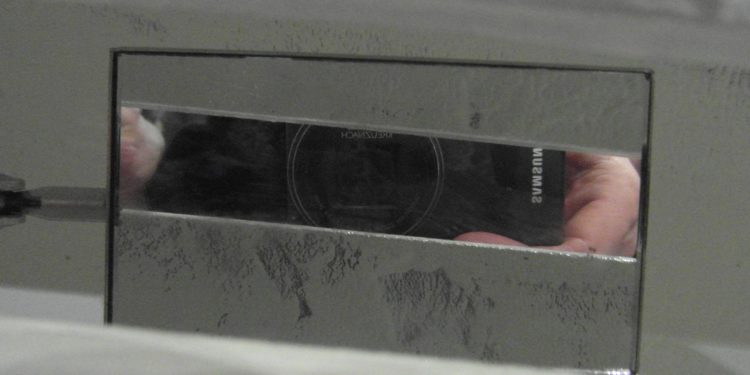

Niedomalowania na wewnętrznych częściach elementu, widoczne dzięki użyciu lusterka inspekcyjnego.
W wyniku wizualnych oględzin stwierdzono, że miejsca popaleń powłoki nie zostały należycie oczyszczone. Produkty spalania zaczynają przenikać wyprawki – przebarwienie warstwy.
Światło pod kątem, lokalizacja suchego natrysku.
Kontrola miejsca styku instalacji i stanu powłoki po montażu. Ocena wizualna stanu powłoki, pozwala na zaplanowanie kolejnych prac.
Delaminacja podłoża stwierdzona w wyniku oględzin ostatniej warstwy.
Lokalizacja wady jest skuteczna, dzięki kontrastującemu z powłoką kolorowi mazaka.
Wykorzystanie miarki pozwala na ocenę rozmiaru wad występujących w powłoce.
Wzrokowa ocena przygotowania powierzchni przed i po naprawach powłoki. Dokumentacja fotograficzna jest często pomocna przy weryfikacji postępu prac.
Ocena wizualna ostatniej warstwy systemu malarskiego.

Przy ocenie jakościowej powłoki należy uwzględnić ilość i rodzaj zlokalizowanych wad. Ważna jest świadomość, iż niektóre z niedoskonałości pokrycia, to wady w mniejszym stopniu wpływające na trwałość i skuteczność systemu powłokowego. Na końcową decyzję akceptującą pokrycie, wpływać powinny jeszcze inne wyniki badań, jakie są wymagane przez zleceniodawcę, tj. pomiar grubości, ocena przyczepności czy połysku.

Uwaga! Do oceny powłok eksploatowanych służy cykl norm ISO 4628. We wszystkich arkuszach dokumentu ocenia się intensywność i ilość uszkodzeń, w skali od 0 do 5, gdzie 5 oznacza najwyższy stopień występowania zmian w powłoce np. spęcherzenia, złuszczenia czy stopnia skorodowania. Wymienione dokumenty nie mają zastosowania do nowych konstrukcji ze względu na krótki czas pomiędzy zakończeniem malowania, a inspekcją jakościową. Często arkusze tej normy są przywoływane w dokumencie, ale jako określenie wymogu, co do trwałości aplikowanego systemu antykorozyjnego.

Tags: latarkalupawady powłok
Previous Post

Badanie twardości powłoki metodą Shore’a

Next Post

Składniki farb

Next Post
Składniki farb

Składniki farb

  • Dla malarza
  • Dla piaskarza
  • Dla inspektora
  • Słownik

© 2023 JNews - Premium WordPress news & magazine theme by Jegtheme.

No Result
View All Result
  • Dla malarza
  • Dla piaskarza
  • Dla inspektora
  • Słownik

© 2023 JNews - Premium WordPress news & magazine theme by Jegtheme.
