Przyłączanie i łączenie węży do obróbki strumieniowo – ściernej

Żaneta Jakóbczak przez Żaneta Jakóbczak
Przyłączanie i łączenie węży do obróbki strumieniowo – ściernej

Instalacje do obróbki strumieniowo – ściernej obsługują węże:

  • przesyłowe – do transportu powietrza,
  • materiałowe – do transportu samego ścierniwa lub ścierniwa z czynnikiem nośnym.
Przykładowe węże stosowane do obróbki strumieniowo – ściernej. Z lewej wąż powietrzny, z prawej materiałowy.

Średnica wewnętrzna węży przesyłowych między kompresorem a zbiornikiem oczyszczarki jest dobierana z uwzględnieniem średnicy stosowanej dyszy. W zależności od ilości dysz podłączonych do instalacji, należy stosunkowo zwiększyć średnicę węży przesyłowych pamiętając o zachowaniu jednakowej długości przyłączy.

Węże materiałowe łączą zbiornik oczyszczarki z dyszą. Wykonane są ze specjalnych materiałów odpornych na ścieranie, z uwagi na pracę ze ścierniwem pod ciśnieniem. Ponadto, konstrukcja węża zakłada wielowarstwowe zbrojenie a użyta guma dzięki duże zawartości grafitu, umożliwia odprowadzanie ładunków elektrostatycznych, które mogą się gromadzić wskutek tarcia ścierniwa wewnątrz węża. Średnica węża musi być odpowiednio dobrana do średnicy dyszy. Z reguły stosuje się średnicę węża o 3-4 razy większą od średnicy dyszy. Taka sama zasada dotyczy doboru węży przesyłowych (powietrznych). Poniżej tabela przedstawia zalecane średnice węży w zależności od rozmiaru stosowanych dysz.

Nominalna średnica dyszy [mm] Minimalna wewnętrzna średnica węży powietrznych lub materiałowych [mm]
5 25
6,5 25
8 32
9,5 32
11 38
12,5 38
Przekrój węża materiałowego do śrutowania.

Zarówno węże powietrzne jak i materiałowe wymagają łączenia w odcinki o różnych długościach. Do tego celu służą złącza wykonane z takich materiałów jak: brąz, stal, aluminium, nylon i inne tworzywa.

Przykładowe złącza do węży przesyłowych.

Montaż złączki do węża materiałowego na zdjęciu poniżej.

Po nakręceniu złączki na wąż materiałowy należy wkrętami unieruchomić połączenie.
Wąż materiałowy ze złączką metalową.

Bardzo ważnym elementem pracy jest poprawne przyłączenie węża aby zapobiegać awarii. Na zdjęciach poniżej przedstawione jest poprawne stosowanie złączy zabezpieczających. W przypadku uszkodzenia złącza, elementy zabezpieczające tj, obejmy, spinki, linki utrzymują metalowe elementy złączy przed wystrzałem pod wysokim ciśnieniem.

Przykładowe, poprawne zamontowane węże materiałowe do przepustnicy piaskarki.

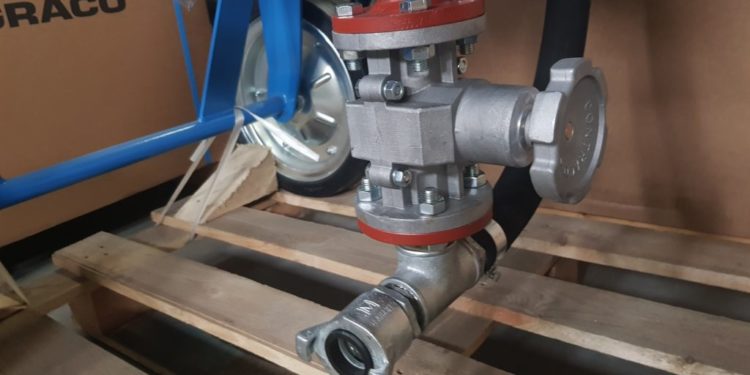

Przepustnica piaskarki z przyłączem do zamontowania węża materiałowego.
Skręcamy złączki do momentu wskoczenia opaski w otwór.
Opaska osadzona w otworze, złączki poprawnie zamontowane.
Skręcanie złączek do momentu spasowania otworów.
Otwory muszą być spięte zatyczką celem bezpiecznej obsługi instalacji.

Poprawny montaż węża doprowadzającego sprężone powietrze do piaskarki z użyciem linki stalowej.

Montaż węża powietrznego. Bardzo ważny jest montaż linki zabezpieczającej, która również odprowadza ładunki elektrostatyczne
Poprawnie zamontowany wąż doprowadzający sprężone powietrze do piaskarki/śrutownicy.
Zasada działania linki przy kontrolowanej awarii złącza ze sprężonym ciśnieniem. Wąż z metalowymi elementami nie odskoczy dalej niż na długość zabezpieczenia.
Bookmark
Poprzedni post

Ocena chropowatości powierzchni wg ISO 8503-1 oraz 8503-2

Następny post

Wyprawianie konstrukcji

Dodaj komentarz Anuluj pisanie odpowiedzi

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

TOP 5 Najczęściej komentowanych artykułów

  • ISO 4624 – Próba siły przyczepności powłok do podłoża

    ISO 4624 – Próba siły przyczepności powłok do podłoża

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Badanie przyczepności powłok metodą siatki nacięć wg ISO 2409

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Chropowatość powierzchni

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Sprawdzenie zawartości soli na powierzchni metodą Bresle’a

    0 udostępnienia
    Udostępnij 0 Tweetuj 0
  • Recenzja miernika grubości powłok Benetech GM200

    0 udostępnienia
    Udostępnij 0 Tweetuj 0

Najnowsze komentarze

    PortalKorozyjny.pl

    Wszystkie prawa zastrzeżone © 2020 PortalKorozyjny,pl
    Wersja RC

    • Dla malarza
    • Dla piaskarza
    • Dla inspektora
    • Słownik
    • Test – Poziom podstawowy

    Brak wyników
    Zobacz wszystkie wyniki
    • Strona główna
    • Dla malarza
    • Dla piaskarza
    • Dla inspektora
    • Test – sprawdź się!
    • Zarejestruj
    • Zaloguj
    • Kontakt

    Wszystkie prawa zastrzeżone © 2020 PortalKorozyjny,pl
    Wersja RC

    Zaloguj się do konta poniżej

    Zapomniałeś hasła?

    Wypełnij pola w celu rejestracji

    Wszystkie pola wymagane. Zaloguj się

    Odzyskaj swoje hasło

    Proszę wprowdź nazwę użytkownika lub hasło w celu odzyskania hasła.

    Zaloguj się
